YBW預裝式箱式變電站.pdf

1.產品概述

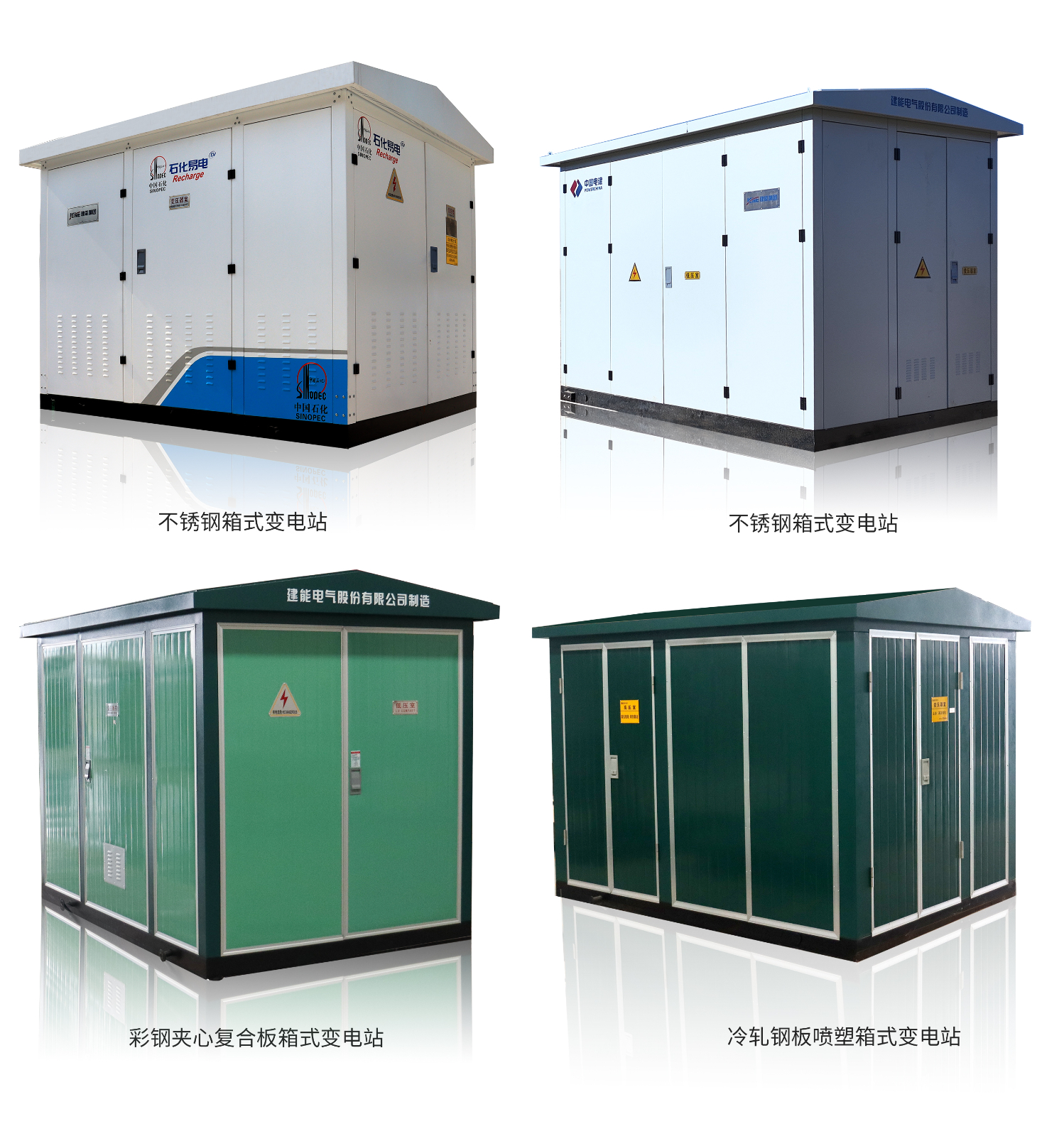

YBW系列預裝式箱式變電站(簡稱箱變)是我公司推出的新一代國產化箱變,是一種把高壓配電裝置、變壓器、低壓配電裝置按一定接線方案組裝而成的預裝式成套配電裝置，用于40.5(12)/0.4kV或40.5/12KV交流三相系統，作為接受和分配電能的整體式變配電裝置。

YBW 箱變是一種戶外型產品，不占用建筑物面積，節約建設費用，體積小，重量輕，外形美觀，結構緊湊，安裝靈活方便，能完全滿足IEC1330標準要求，適用于城市公用配電、路燈供電、工礦企業、高層建筑、生活小區、油田、碼頭及工地施工等用電。

3.結構特點

1.本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成。分成三個功能室，即高壓室、變壓器室和低壓室。高壓室功能齊全，高壓室由HXGN口-10真空環網柜和SF6環網柜組成一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。

 2.低壓室可根據用戶要求采用面板或柜裝式結構組成用戶所需供電方案，有動力配電照明配電、無功功率補償、電能計量等多種功能，滿足用戶的不同需求，為方便用戶的供電管理和提高供電質量。

 3.高壓室結構緊湊合理，并且有全面防誤操作聯鎖功能。各室均有自動及強迫照明裝置。另外，高、低壓室所選用全部元件性能可靠、操作方便，使產品運行安全可靠。操作維護方便。

 4.采用自然通風和強迫通風兩種方式，使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫檢裝置，按整定溫度自動啟動和關閉，保證變壓器滿足負荷運行。

 5.箱體結構能防止雨水和污物進入，并采用熱鍍鋅彩鋼板或防銹鋁合金板制作，經防腐處理。具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，同時外形美觀。

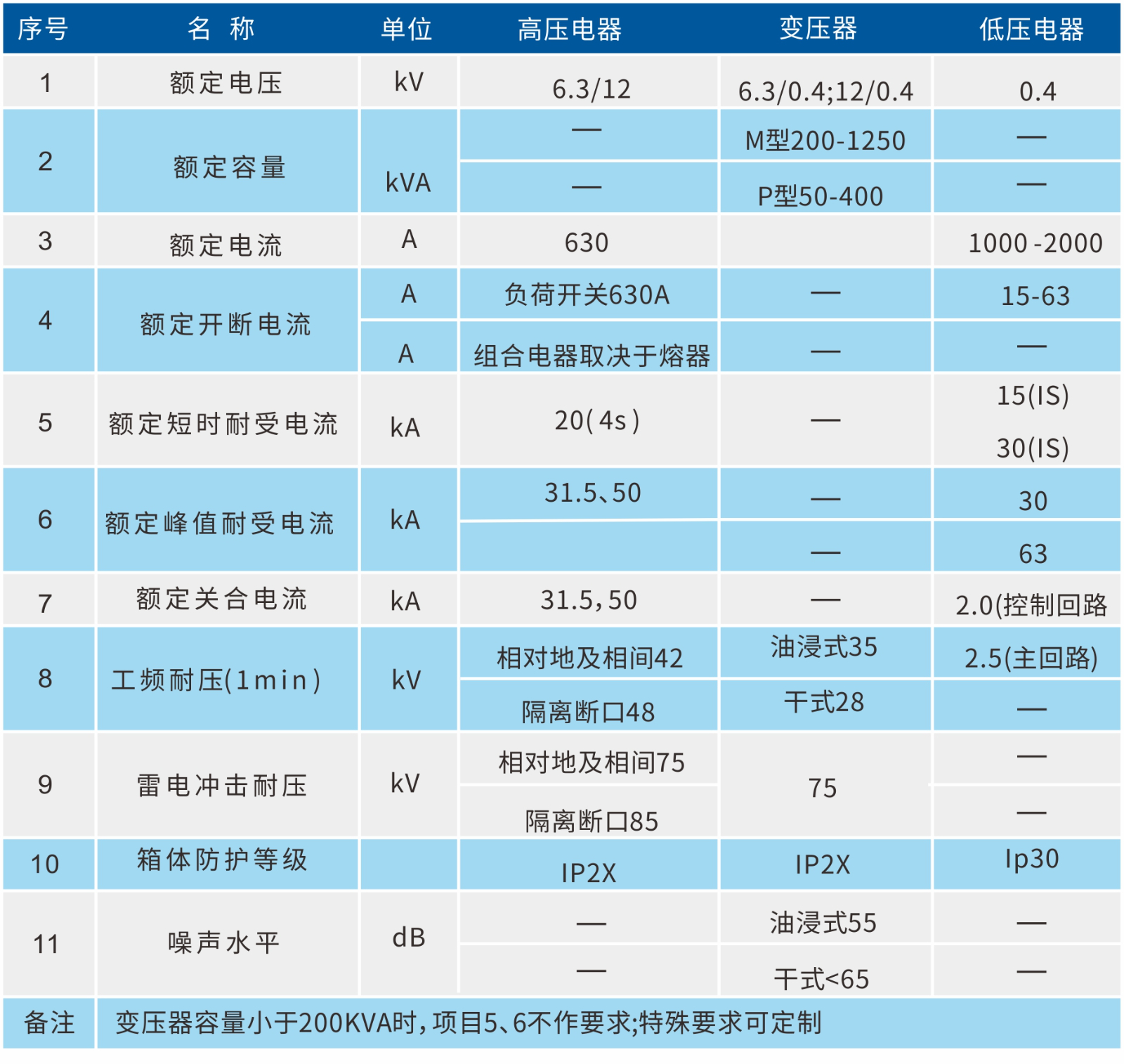

4.主要技術參數特點
