EV8-12戶內高壓真空斷路器.pdf

一、概述

       EV8-12型戶內高壓真空斷路器(以下簡稱斷路器)是用于12kV的電力系統中的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。由于真空斷路器的特殊優越性，尤其適用于要求額定工作電流的頻繁操作，或多次開斷短路電流的場所。

斷路器采用操動機構與斷路器本體一體式設計，既可作固定安裝單元，也可配用專用推進機構，組成手車單元使用。

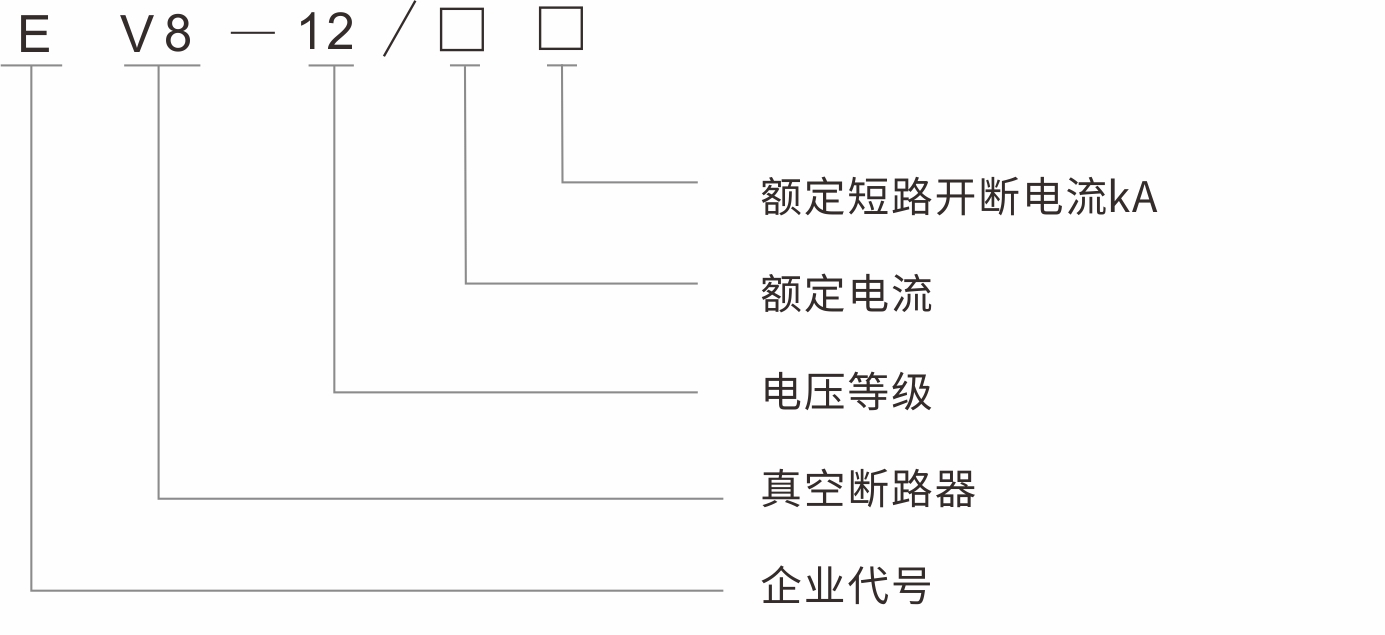

二、型號的含義

三、 產品依據標準

斷路器符合GB1984-2003《交流高壓斷路器》、JB3855-1996《3.6-40.5kV戶內交流高壓真空斷路器》、DL/T403-1999《10-35KV戶內高壓真空斷路器訂貨技術條件》標準要求，并符合IEC56(87出版物)的相關要求。

四 、使用環境條件

4.1 正常使用條件

環境溫度

最高溫度:+40℃

最低溫度:-15℃

環境濕度

日平均相對濕度:≤95%

月平均相對濕度:≤90%

日平均蒸氣壓:≤2.2x10-MPa

月平均蒸氣壓:≤1.8x10-MPa

海拔高度:不超過1000m

地震烈度不超過8度。

使用場所無滴水，無易燃和爆炸危險，無化學腐蝕性氣體以及無劇烈震動。

 4.2 特殊使用條件

對干特殊使用條件，由制造廠與用戶進行協商，并取得一致意見，提供專門設計與供貨;

特殊使用條件是指:

①海拔高度超過1000m處:

②高濕度或有較大濕度突變的氣候條件下伴有凝露危險的場所。

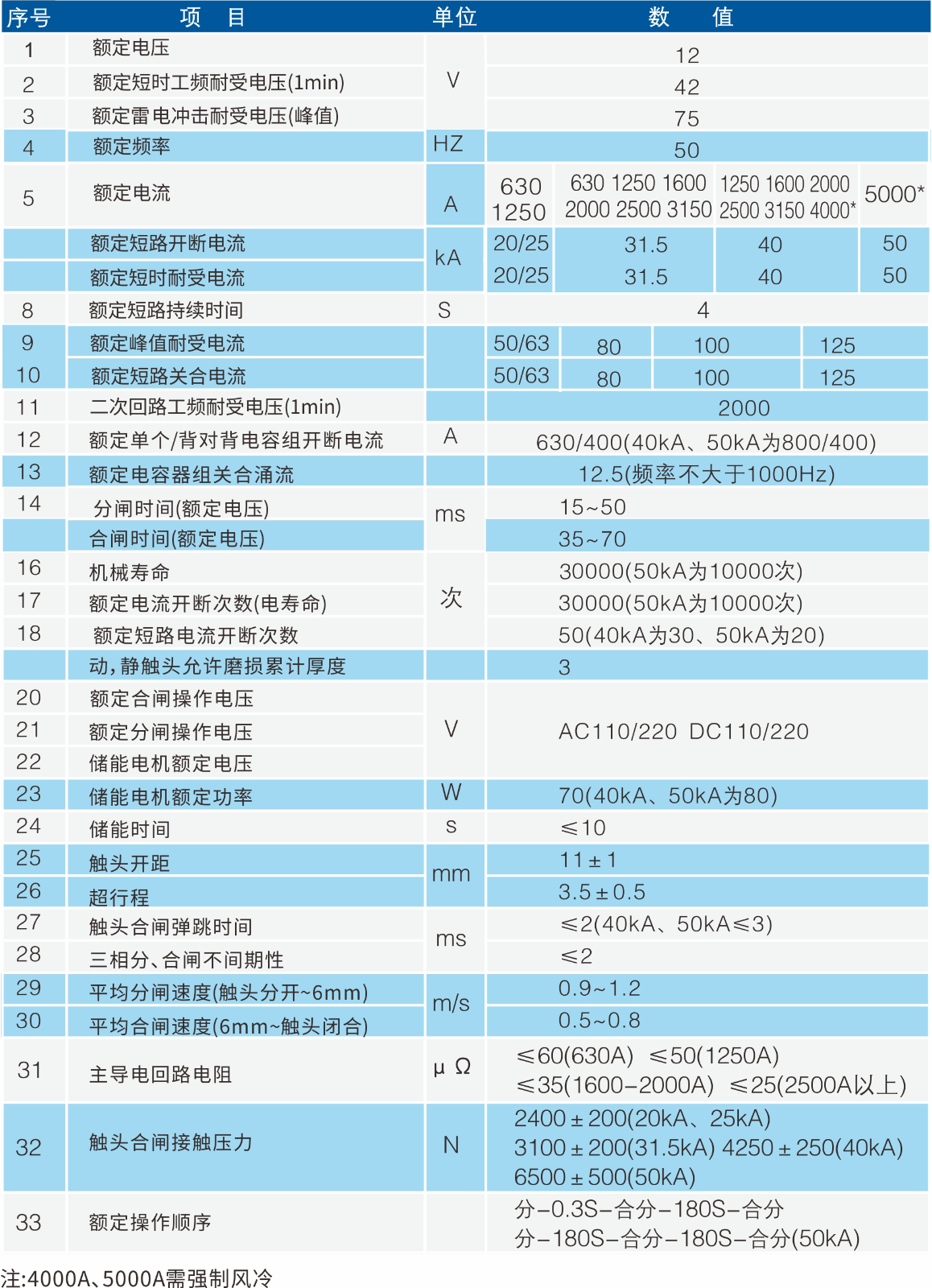

六、主要技術參數
