配電自動化終端.pdf

1.產品概述

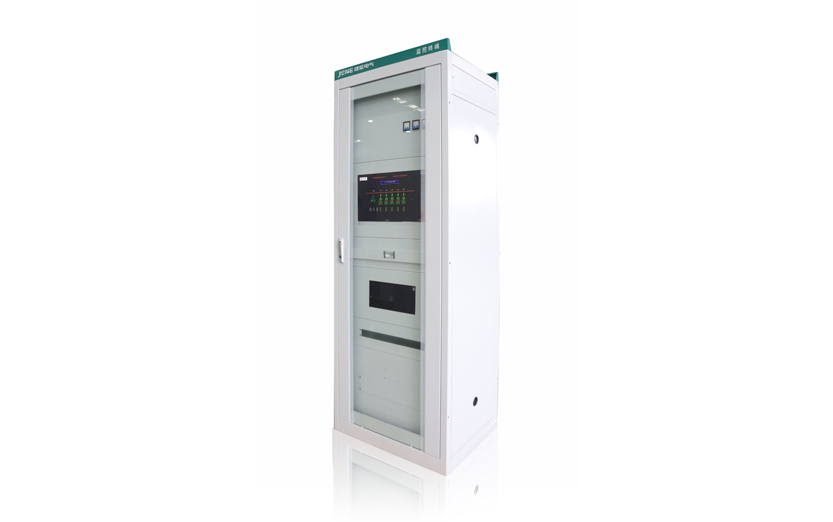

配電自動化終端:是安裝于中壓配電網現場的各種遠方監測、控制單元的總稱，是配網自動化系統的基本組成單元，其性能與可靠性直接影響到整個系統能否有效地發揮作用。配電自動化終端用于中壓配電網中的開閉所、重合器、柱上段開關、環網柜、配電變壓器、線路調壓器、無功補償電容器的監視與控制，與配網自動化主站通信，提供配電網運行控制及管理所需的數據，執行主站給出的對配網設備進行調節控制的指令。

2.分類

配電自動化終端:主要包括饋線終端、站所終端、配變終端等。

饋線終端(FTU):安裝在配電網饋線回路的柱上等處并具有遙信、遙測、遙控等功能的配電終端

站所終端(DTU):安裝在配電網饋線回路的開關站、配電室、環網柜、箱式變電站等處，具有遙信、遙測、遙控等功能的配電終端。

配變終端(TTU):用于配電變壓器的各種運行參數的監視、測量的配電終端

3.使用環境條件

海拔高度:2500米以下;

環境溫度:-5C~+45C; 相對濕度:=90%;

交流電網電壓幅值持續波動范圍:不超過額定電壓15%;

交流電網頻率波動范圍:不超過10%;運行地點無劇烈振動和沖擊，無強電磁場干擾，垂直傾斜不超過5度機房無腐蝕金屬和破壞絕緣的有害氣體，無導電塵埃和引發火災及爆炸的危險介質。

4.產品創新性

1.JH2000監控智能管理系統支持多用戶端監控管理各種系統（windows10、 windows11、 windows8、 LINUK）

2. 經過加密模塊，通過GPRS進行傳輸，保證客戶得隱蔽性, 數據安全。

3.主機采用高性能工控機，具有高性能、高穩定性、高可靠性、高可擴展性等特點。

4.DAT2000監控管理系統支持遙信、遙測、遙控、遙脈、遙調和遙室等功能。
