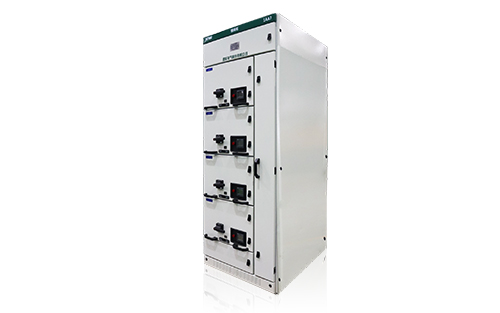

1.產品概述
GCS型低壓抽出式開關柜(以下稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置于一九九六年七月在上海通過了兩部聯合主持的鑒定。受到生產制造單位和電力使用部門的重視和肯定。電力工業部、機械工業部聯合以安生用[199701號、機重[1997]01號文下發了《關于GCS型低壓抽出式開關柜推廣應用有關問題的通知》。目前，GCS型低壓抽出式開關柜已被電力用戶廣泛選用。
3.使用環境條件
1.海拔高度不超過2000m。
2.沒有火災，爆炸危險，嚴重粉塵，劇烈震動，雨水侵洗的戶內。
3.周圍空氣溫度不高于+40°C，且24小時內平均溫度不超過+35C，不低于-30°C。
4.空氣清潔，且相對濕度在最高溫度+40C時不超過50%。在較低溫度時允許有較高的相對濕度，如+20C時為90%。
5.若上述使用條件不能滿足，因由用戶和制造商協商解決。
4.結構特點
1.框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Φ9.2mm的安裝孔，使得框架組裝靈活方便。
2.開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
3.水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。
4.電纜隔室的設計使電纜上、下進出均十分方便。
5.抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。
６.抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。1抽屜單元為主體,同時具有抽出式和固定性,可以混合組合,任意使用。
７.柜體的防護等級為IP30 IP40,還可以按用戶需要選用。

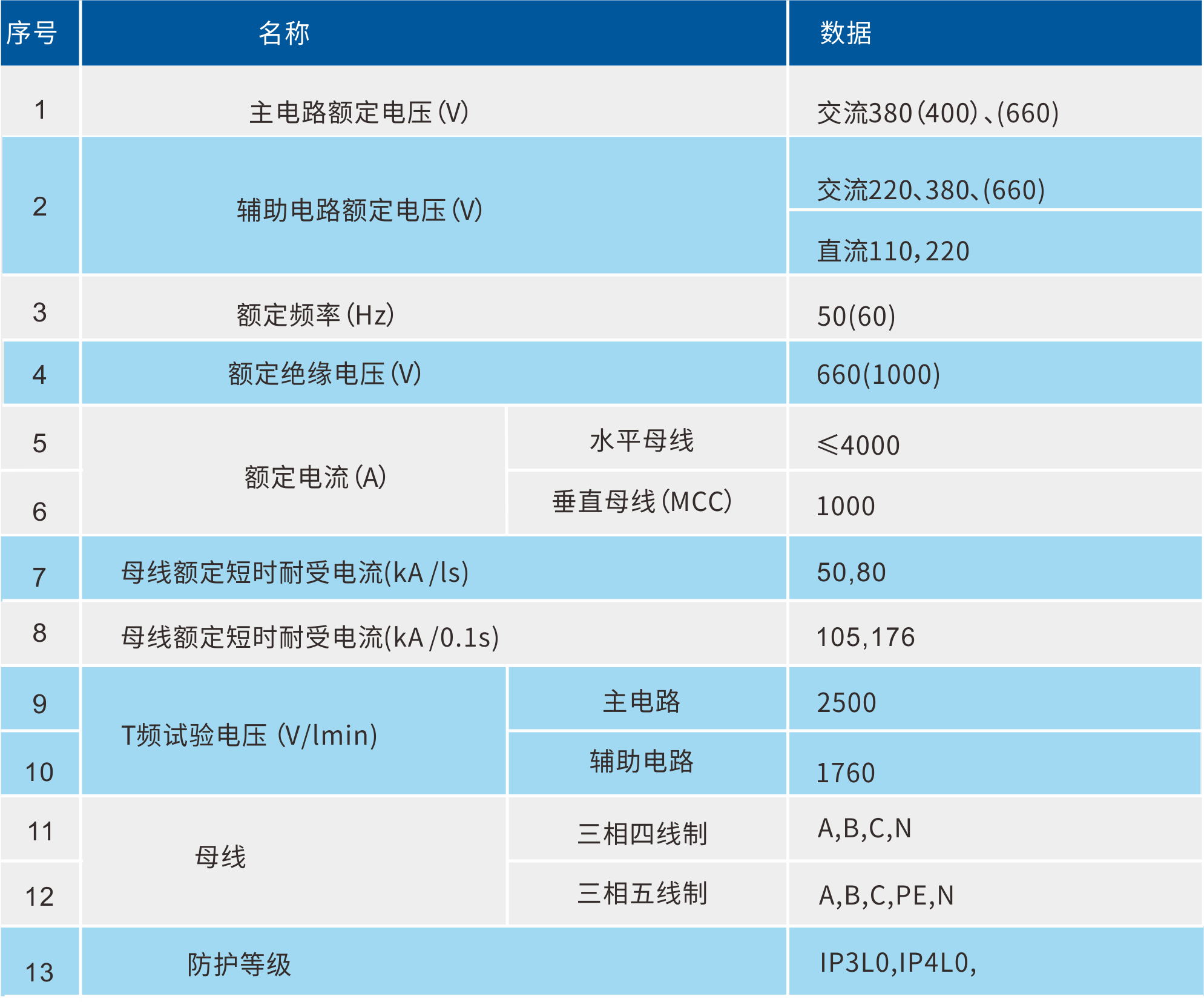

5.主要技術參數特點
