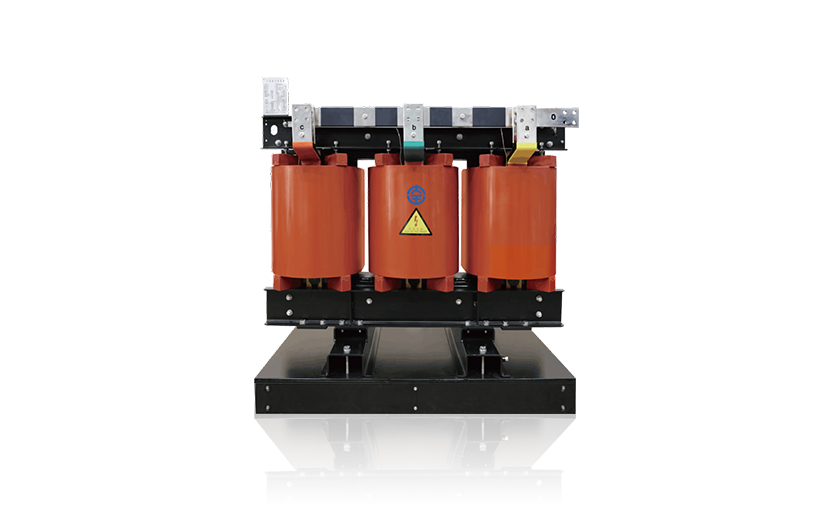

一、產品概述

       SCB系列環氧樹脂澆注干式電力變壓器，適用于三相、50Hz、配電電網系統。用于電網一次側的輸入、二次側的輸出,實現一二次側電壓的轉換。本系列的變壓器符合 IEC60076、GB/T10228、GB1094、GB20052-2020等國際/國家標準。通過溫度綜合控制器適時監測變壓器的溫度狀態，并控制超溫報警及超溫跳閘輸出，以保證變壓器運行在安全狀態，從而延長變壓器的工作壽命。

鐵芯

選用高導磁優質冷軋晶粒取向硅鋼片，喬格線自動堆垛機器人疊裝鐵心，大幅降低空載損耗、空載電流及噪聲;表面涂覆樹脂漆、防潮防銹、降低噪聲。

高壓線圈

線圈采用優質銅導線繞制，帶填料環氧樹脂在真空狀態下澆注，薄絕緣結構,光亮美觀。較大容量線圈設計軸向氣道,確保散熱能力,局放<5pc。

低壓線圈

線圈采用優質銅箔，自動箔式繞線機繞制，氬氣保護內部焊接，焊接質量高，焊接電阻小,選用DMD作為層間絕緣,采用進爐固化工藝,不澆注。

風機

自然冷卻(AN)時可連續輸出100%額定容量，在配置風機強迫空氣冷卻(AF)情況下,可短時150%運行。

溫控

通過預埋在低壓線圈內的PT100鉑電阻進行溫度檢測并送溫控器實現控制功能三相繞組溫度的巡回檢測和顯示，故障自檢;最熱一相繞組的溫度值顯示;超溫報警、超溫跳閘、黑匣子功能;風機自動啟停或定時啟停。備選功能:模擬電流輸出/通訊接口/增加一路鐵芯或環境溫度檢測點/增加一對有源輸出觸點。

墊塊

隔絕鐵芯與線圈的機械振動，從而降低噪音。

高壓端子

可根據用戶使用場景設計優化方案，高壓分接片可在斷電情況下調節以適應系統電壓。同時可選配有載調壓開關,在不斷電的情況下調節電壓。

低壓銅排

從變壓器本體引出連接可靠的銅排，供客戶連接電纜、母線。

結構夾件

固定變壓器本體的鐵芯及線圈。由鋼板制作,激光一次性成型。

二、產品特點

溫度監控：每臺澆注式配電變壓器配備一個溫度指示器,在低壓繞組中安裝三個溫度傳感器。PT100傳感器用于檢測繞組的最高溫度。溫度指示器能夠輸出報警、跳閘信號來保護變壓器。特殊型號的溫度指示器(RS485,4~20mA)可根據客戶需求提供。同時，通過選配的邊界控制器及物聯網卡,可接入大全工業云平臺,實現變壓器的關鍵點在線測溫度、局放智能檢測、能耗管理。

防火安全：建能電氣變壓器通過了C2E2F1試驗，變壓器本體只使用阻燃與自熄材料，不使用額外的材料。電氣故障造成的內部電弧與外部火災不會導致變壓器爆炸或燃燒。撲滅火源后,變壓器會自熄。

過載能力：安裝冷卻風機后，變壓器可以過載40%。只要在過載時間內沒有超過線圈最高溫度，短時過載不會對變壓器壽命造成影響。

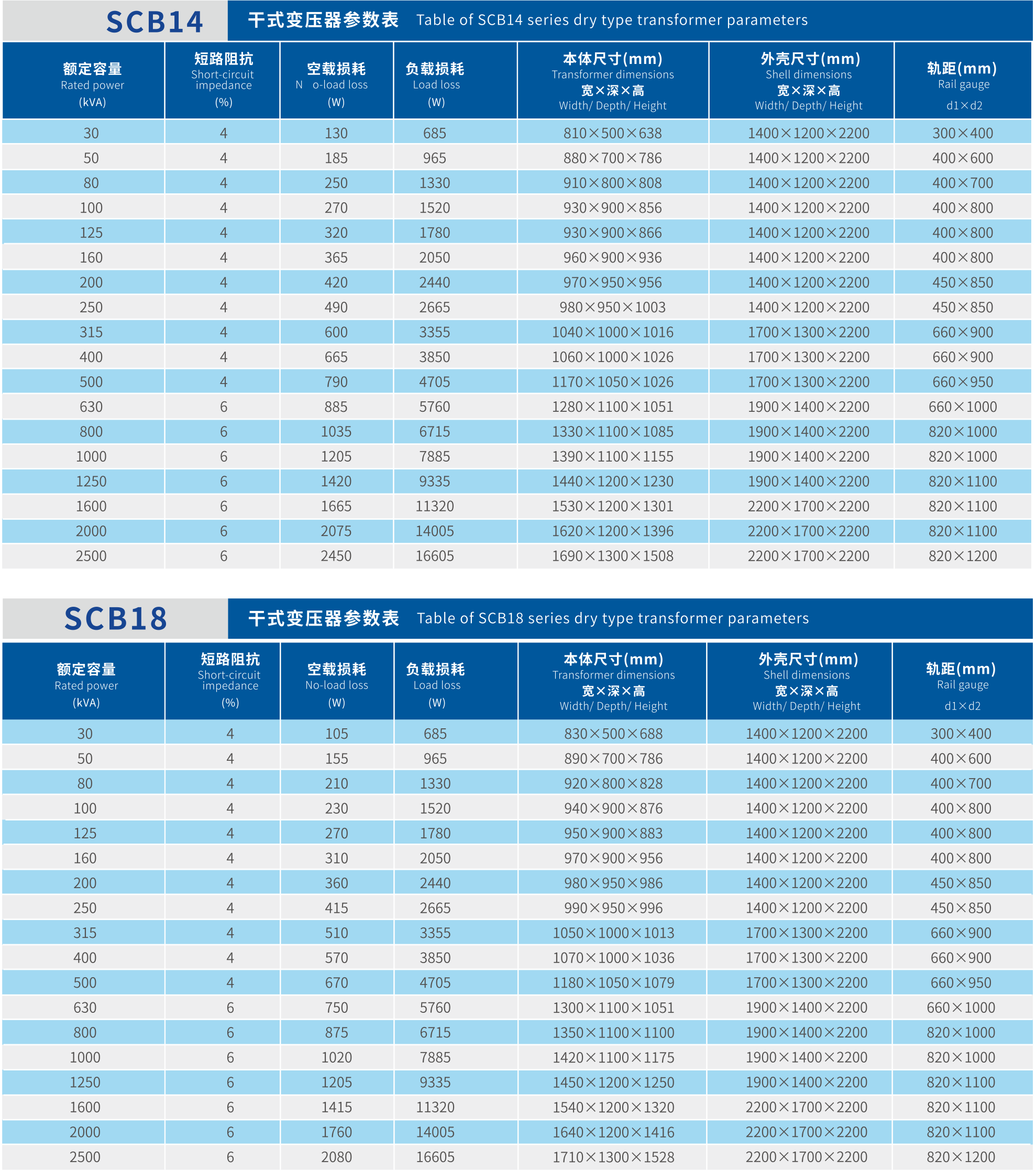

三、產品參數
